无约束波纹补偿器(WY)

　　无约束波纹补偿器(WY)  定向保护管的一端和主定向板焊接，包容在定向保护管内的导向管通过次定向板和另一侧接管焊接，定位板与定向保护焊接。因此该补偿器具有的支撑和定向性能，同时定位板保护波纹管不被拉平。
　　无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有自导向和   的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。
　　无约束波纹补偿器又称为无约束波纹膨胀节，无约束补偿器，波纹补偿器，用于管道的轴向补偿，补偿量大，具有自导向和   的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。
　　型号：生产DN32-DN1500,压力级别：0.25Mpa-2.5Mpa
　　“无约束”是国以往的轴向型波纹补偿器对使用有较多约束条件而得名的，无约束波纹补偿器   了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求，使用约束波纹补偿器可使管道的所有支架间距均可任意。

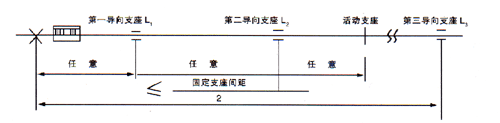

　　按装示意图：
